Cast iron butterfly check balbula

Ingon usa ka awtomatikong balbula, ang cast iron butterfly check valve nga gihimo sa among Tanggu Shenghinhi Huagong adunay hinungdanon nga papel sa lainlaing mga sistema sa pipeline. Kini labi nga nagsalig sa pag-agos sa medium mismo aron mahibal-an ang awtomatikong pag-abli ug pagsira sa balbula nga disc, sa ingon epektibo nga pagpugong sa pag-agi sa medium ug pagsiguro sa lig-on ug luwas nga operasyon sa Pipeline System.

Ipadala ang Pangutana

Deskripsyon sa Produkto

Ang koneksyon sa wafer-type sa among cast iron butterfly Check Valve naghimo nga dali nga i-install. Mahimo kini nga higpit nga gikuptan sa taliwala sa duha nga mga flanges, pag-save sa daghang lugar sa pag-install, ug angayan kaayo alang sa mga sitwasyon sa layout sa wanang.

HINUNGDANON UG PAGBuhat SA BUTANG

(I) Design sa Struktura

Ang cast wafer wafer check valve nag-una nga gilangkuban sa mga bahin sa timbang sama sa balbula nga lawas, balbula nga disc, valve stem, tingpamulak (gisangkapan sa pipila ka mga modelo). Ang valve nga lawas gihulog sa puthaw nga puthaw, nga naghatag solidong suporta ug malig-on nga istruktura sa istruktura alang sa tibuuk nga balbula. Ang valve disc usa ka hinungdan nga sangkap aron makab-ot ang function sa tseke. Ang dagway niini ug disenyo sa istruktura magkalainlain sumala sa lainlaing mga kahimtang sa pagtrabaho. Ang mga sagad nga porma naglakip sa usa ka disc ug doble nga disc. Ang Valve Stem gigamit aron makonektar ang balbula nga disc ug giyahan ang tilad sa kalihukan aron masiguro nga ang balbula nga disc mobalhin sa tukma ug hapsay sa pag-abli ug pagsira. Ang pipila nga mga balbula sa tseke gisangkapan sa mga tuburan. Ang function sa tingpamulak mao ang pagtabang sa VALVE DIST nga tapuson, mapalambo ang pagbugkos sa pagsira, ug pagpakunhod sa pagkahitabo sa martilyo sa tubig.

(Ii) mekanismo sa pagtrabaho

When the medium flows in the normal direction, the pressure generated by the medium will push the valve disc to overcome its own gravity and possible spring resistance, so that the valve disc rotates around the valve stem or pin shaft to open. Sa kini nga panahon, ang medium mahimong makaagi sa balbula nga hapsay, ug ang tibuuk nga sistema sa pipeline naa sa usa ka normal nga kahimtang sa pag-agos. Once the medium has a tendency to flow back, the reverse pressure generated by the backflow of the medium and the gravity of the valve disc itself will cause the valve disc to rotate in the opposite direction quickly and fit tightly to the valve seat, thereby cutting off the reflux channel of the medium, preventing the backflow of the medium, and ensuring that the medium in the pipeline system always maintains a one-way flow.

Mga teknikal nga mga parameter

Proyekto	Parameter range
Nominal diameter	DN25 - DN600 (mas dako o gagmay o gagmay nga mga diametro mahimong ipasibo sumala sa mga espesyal nga panginahanglan sa kustomer)
Nominal pressure	PN1.0MPA - PN1.6MPA (Pipila ka espesyal nga modelo ang makasukol sa mas taas nga presyur)
Magamit nga temperatura	-10 ℃ - 80 ℃ (Depende sa Cast Iron Material ug Sealing Materi, ang magamit nga temperatura sa temperatura magkalainlain)
Magamit nga medium	Tubig, sewage, tubig sa dagat, acid ug alkali solution (depende sa materyal nga pagpili aron ipasibo ang lainlaing mga media sa corrosive), ug uban pa.
Balita nga materyal sa lawas	Grey cast iron, ductile iron
Valve disc nga materyal	Cast iron (ordinaryo o anti-corrosion nga gitambalan), stainless steel (alang sa mga espesyal nga kondisyon sa pagtrabaho)
Materyal nga Balbula nga Stem	Stainless steel
Ang materyal sa tingpamulak (kung adunay)	Stainless steel
Tipo sa Sealing	Goma seal (angay alang sa kinatibuk-an nga media, maayo nga pasundayag sa pagbugkos), metal nga selyo (angay alang sa taas nga temperatura, taas nga presyur o espesyal nga resistensya sa taas nga temperatura ug taas nga presyur)
Pamaagi sa koneksyon	Type sa Wafer
Kasagaran	Ang laraw, paghimo ug pagsulay gihimo subay sa mga may kalabutan nga mga sumbanan sa panimalay sama sa GB, HG ug pipila ka mga sumbanan sa internasyonal sama sa mga sumbanan sa ISO

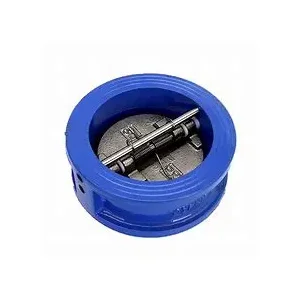

Cast Iron Butterfly Check Valve
